Een toegangsluik is een paneel, deur of opening ingebouwd in vloeren, plafonds, muren of daken die toegang biedt tot verborgen ruimtes – zoals kruipruimtes, zolderruimtes, mechanische achtervolgingen of nutsruimtes – zonder de noodzaak om omliggende constructies te slopen. Het juiste toegangsluik bespaart urenlang kostbaar onderhoudswerk en is in veel bouwvoorschriften wettelijk verplicht voor verborgen mechanische en elektrische systemen. Deze gids behandelt elk belangrijk type, de normen die daarop van toepassing zijn, hoe u het juiste luik voor uw toepassing selecteert en best practices voor installatie en onderhoud.
Toegangsluiken dienen als toegangspoort tussen bezette ruimtes en verborgen infrastructuur. Afsluiters voor sanitair, elektrische aansluitdozen, HVAC-kanalen en structurele inspectiepunten zijn allemaal afhankelijk van luiken voor routineonderhoud. Zonder deze onderdelen bestaat bij elke onderhoudsbeurt het risico dat afgewerkte oppervlakken openscheuren, wat de reparatiekosten met zich meebrengt die de oorspronkelijke prijs van het luik snel met een factor vijf of meer overschrijden.
Naast gemak vervullen toegangsluiken ook cruciale veiligheids- en codefuncties:
In commerciële gebouwen kan het niet voorzien van conforme toegangsluiken resulteren in mislukte inspecties, projectvertragingen en aanzienlijke boetes – soms tot meer dan $10.000 per overtreding in jurisdicties met strikte handhaving.
Toegangsluiken worden voornamelijk gecategoriseerd op basis van hun montagelocatie en de prestatie-eisen van die omgeving. Het begrijpen van deze categorieën is het startpunt voor elke specificatiebeslissing.

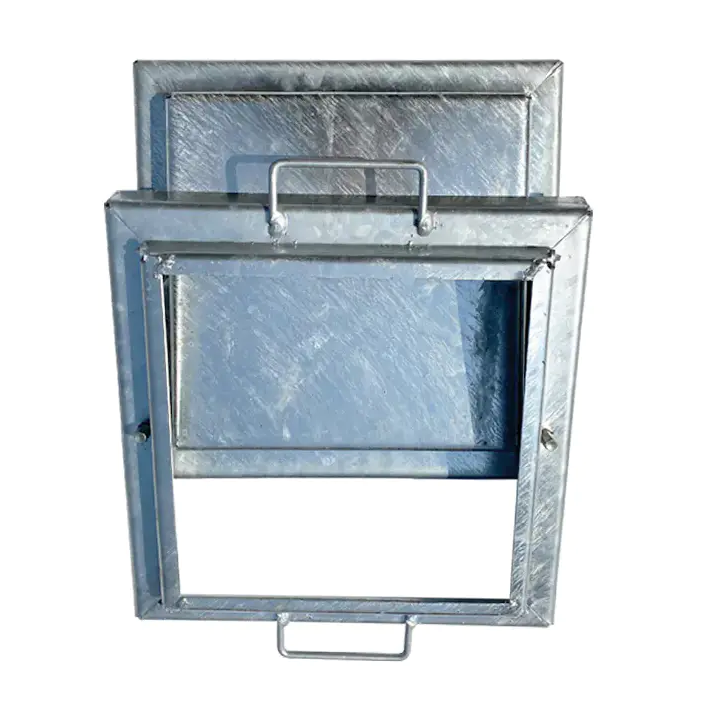

Vloerluiken zijn ontworpen om voetverkeer en, in industriële omgevingen, vorkheftruckbelastingen te weerstaan. Ze zijn vervaardigd met verzonken deksels, zodat ze gelijk liggen met het omringende oppervlak. Veel voorkomende framematerialen zijn thermisch verzinkt staal (voor buiten of natte ruimtes) en aluminium (voor gewichtsgevoelige toepassingen). Een standaard vloerluik met één vleugel voor een commercieel gebouw meet doorgaans 24 x 24 inch, hoewel aangepaste formaten tot 96 x 96 inch beschikbaar zijn voor toegang tot grote apparatuur.

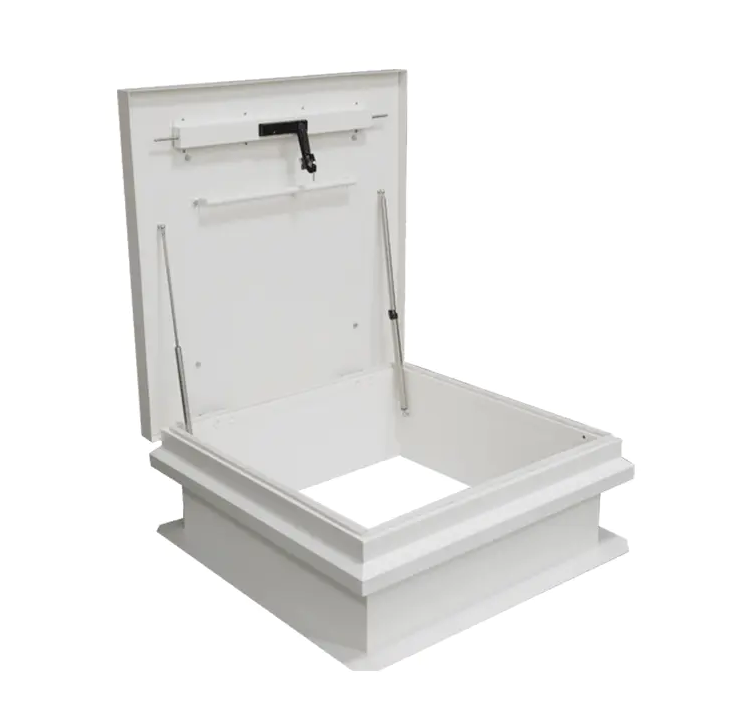

Dakluiken bieden veilige, weerbestendige toegang tot daken voor HVAC-onderhoud, antenneonderhoud en nooduitgang. Ze moeten waterdicht zijn, thermisch onderbroken om condensatie te voorkomen, en sterk genoeg om windopwaartse wind te weerstaan. ANSI/SPRI WH-1 is de industriestandaard voor windweerstand op dakluiken. Een goed gespecificeerd dakluik is voorzien van een drukveer-ondersteuningsmechanisme; de meeste modellen houden de deur open op 75 ° met een openhoudarm die bestand is tegen windsnelheden tot 80 km per uur.
Deze panelen worden gebruikt om verborgen sanitaire, elektrische en HVAC-componenten in residentiële en commerciële interieurs te bereiken. Met gipsplaatkralenframes kan het paneel vlak worden gepleisterd en worden geverfd zodat het past bij de omringende muur, waardoor ze bijna onzichtbaar zijn. Standaard afmetingen voor woningen zijn 12 x 12 inch, 14 x 14 inch en 22 x 30 inch (dit laatste is het minimum dat wordt aanbevolen voor personeelsinvoer volgens de meeste codes).
Brandwerende luiken zijn getest volgens de normen UL 10B (positieve druk) of UL 10C (neutrale druk) en krijgen uurwaarden toegewezen – doorgaans 1 uur of 1,5 uur – passend bij de omringende montage. Ze zijn voorzien van opzwellende afdichtingen die bij hogere temperaturen uitzetten om de verspreiding van rook en vlammen te voorkomen. Het installeren van een niet-geclassificeerd paneel in een brandwerende constructie is een overtreding van de code die de volledige vermelding van de hele constructie ongeldig kan maken.
Deze luiken worden gebruikt in energiezuinige gebouwen en toepassingen in koude klimaten en zijn voorzien van doorlopende pakkingen aan de omtrek en stijve isolatiekernen met R-waarden die doorgaans variëren van R-5 tot R-20. In passiefhuis- of netto-nulprojecten kan een niet-geïsoleerd zolderluik een onevenredig groot deel van het totale warmteverlies voor zijn rekening nemen. Uit onderzoek blijkt dat een enkel niet-geïsoleerd luik van 22 x 30 inch evenveel warmte kan verliezen als een niet-geïsoleerd muurgedeelte van 9 vierkante meter.
| Typ | Typische locatie | Sleutel standaard | Algemeen maatbereik | Typische belastingswaarde |
|---|---|---|---|---|
| Vloerluik | Beton/stalen dekken | ANSI A117.1, IBC | 24×24 inch – 96×96 inch | 300 – 2.500 pond |
| Dakluik | Platte/laaghellende daken | ANSI/SPRI WH-1 | 24×36 inch – 36×60 inch. | Geschatte windopwaartse kracht |
| Wand-/plafondpaneel | Gipsplaten / gips | IBC1209 | 6×6 inch – 48×48 inch | N.v.t. (niet-structureel) |
| Brandwerend luik | Brandwerende montages | UL 10B / UL 10C | 12×12 inch – 36×36 inch. | Beoordeling van 1 uur / 1,5 uur |
| Geïsoleerd luik | Zolder / koude ruimtes | IECC, ASHRAE 90.1 | 22×30 inch – 30×54 inch | R-5 tot R-20 |
Het kiezen van het verkeerde luik leidt tot schendingen van de code, voortijdige uitval of onvoldoende toegang. Evalueer de volgende factoren voordat u een product specificeert.
Vloerluiken in voetgangersgebieden hebben een draagvermogen van minimaal 300 lb nodig. Voertuiggebieden vereisen luiken die geschikt zijn voor H-20-snelwegbelasting (tot 32.000 lb per as). Specificeer altijd de belastingsklasse vóór de maat, omdat de structurele framediepte aanzienlijk varieert tussen de classificaties.
Materiaalkeuze hangt af van de blootstellingsomgeving:
Voor personeelstoegang moet de vrije opening (niet de buitendiameter van het frame) minimaal 22 × 30 inch zijn per IBC en de meeste jurisdictiecodes. De toegang tot de apparatuur moet zo groot zijn dat deze rond het grootste onderdeel ligt dat er doorheen moet. Voeg minimaal 10 cm vrije ruimte toe aan alle zijden van de apparatuuromhulling. Meet de ruwe opening zorgvuldig; frameflenzen voegen doorgaans 2-4 inch per zijde toe aan de nominale luikgrootte.
Toegangsluiken in openbare of semi-openbare ruimtes moeten zijn voorzien van manipulatiebestendig materiaal. Opties zijn onder meer cilindersloten met sleutel, veerbelaste slagsloten en hangslotbeugels. In kritieke infrastructuur (waterzuivering, elektriciteitsstations) zijn luiken vaak voorzien van dubbele vergrendelingsmechanismen en anti-wrikranden. Voor dakluiken waarvoor vluchteisen gelden, is paniekbeslag dat van binnenuit opent zonder sleutel verplicht volgens IBC sectie 1010.
In geconditioneerde gebouwen is een niet-geïsoleerd luik een directe energieboete. Om te voldoen aan ASHRAE 90.1-2022 moeten zolder- en kruipruimteluiken in klimaatzones 3–8 voldoen aan minimale isolatiewaarden die nu overeenkomen met de omringende constructie. Akoestische luiken – met STC-classificaties tussen 35 en 52 – zijn gespecificeerd voor opnamestudio’s, medische faciliteiten en serverruimtes waar geluidsisolatie van cruciaal belang is.
Zelfs een goed gespecificeerd luik zal voortijdig defect raken of veiligheidsrisico's opleveren als het verkeerd wordt geïnstalleerd. Volg deze richtlijnen voor betrouwbare prestaties op de lange termijn.
De ruwe opening moet vierkant zijn en loodrecht tot op 1/8 inch over 1,20 meter. Betonnen stoepranden voor vloerluiken moeten minimaal 28 dagen uitharden voordat het frame wordt geplaatst, of gebruik niet-krimpende voeg om gaten op te vullen. Voor dakluiken moet de stoeprandhoogte minimaal 20 cm boven het afgewerkte dakoppervlak liggen volgens de NRCA-richtlijnen om het binnendringen van water te voorkomen.
Eenchor bolts or weld plates must be sized to transfer the design loads into the surrounding structure. A common error is anchoring floor hatch frames to non-structural topping slabs rather than the structural slab beneath — this can result in frame settlement or rotation under load. For masonry applications, use stainless steel or hot-dipped galvanized anchors to prevent galvanic corrosion at the connection point.
De meest voorkomende oorzaak van lekkage van een dakluik is een onjuiste integratie met de dakbaan en niet zozeer een defect luik. Het membraan moet over de stoeprand liggen volgens de eisen van de dakbedekkingsfabrikant – doorgaans een verticale poot van minimaal 15 cm. Breng flitstape aan op alle hoeken en naden. Vertrouw nooit uitsluitend op kit om de verbinding tussen stoeprand en terras af te dichten.
Test na de installatie elk operationeel onderdeel:
Toegangsluiken worden vaak over het hoofd gezien tijdens routinematig onderhoud van gebouwen, wat leidt tot vastzittende scharnieren, gecorrodeerde frames en aangetaste pakkingen – allemaal ontdekt op het slechtst mogelijke moment. Een gestructureerd inspectieprogramma voorkomt noodstoringen.
Vervang een luik wanneer: het frame doorcorrosie of structurele vervorming vertoont; de deur sluit niet meer gelijk na aanpassing van het hardware; het brandclassificatielabel ontbreekt of is onleesbaar (het geheel verliest zijn UL-lijst); of het luik dateert van vóór de huidige codevereisten voor uw bezetting. De vervangingskosten van een standaard bedrijfsluik – doorgaans tussen de €200 en €1.500, afhankelijk van het type en de grootte – zijn veel lager dan de aansprakelijkheidsrisico’s van een niet-conform of defect exemplaar.
Ervaren aannemers en facility managers komen nog steeds dezelfde terugkerende fouten tegen. Als u ze van tevoren kent, voorkomt u kostbaar nabewerking.
In de woningbouw zijn de meest kritische luiklocaties de zolder (minimaal 22 x 30 inch vrije opening volgens IRC R807.1), kruipruimte (minimaal 18 x 24 inch volgens IRC R408.4) en toegangspanelen voor badkamers of keukens achter sanitairkranen. Geïsoleerde zolderluiken met een R-waarde die overeenkomt met de omringende isolatie verminderen het warmteverlies en worden steeds vaker verplicht gesteld door energiecodes in klimaatzones 4 en hoger.
Grotere gebouwen vertrouwen op een gecoördineerde matrix van luiken die tijdens de ontwerpfase zijn gepland. Werktuigbouwkundigen specificeren doorgaans de locaties van de luiken op gereflecteerde plafondplannen en plattegronden als onderdeel van de contractdocumenten. Een middelgroot ziekenhuis kan bijvoorbeeld meer dan 200 individuele toegangspanelen bevatten voor sanitaire voorzieningen, medische gas-, elektriciteits- en HVAC-systemen – elk geselecteerd om te voldoen aan de prestatie-eisen van de omliggende assemblage.
Afvalwaterzuiveringsinstallaties, elektriciteitscentrales en tunnels maken gebruik van robuuste vloerluiken die zijn gebouwd om bestand te zijn tegen constant voetverkeer, blootstelling aan chemicaliën en soms voertuigbelastingen. Verzonken afvoerkanalen rond het frame voorkomen het binnendringen van water. In scenario's voor toegang tot besloten ruimtes (CSE), gereguleerd door OSHA 1910.146, moeten de afmetingen van de luikopening en de naderingsgeometrie geschikt zijn voor toegang met volledige PBM, inclusief onafhankelijke ademhalingsapparatuur.
