EEN COMPLETE EN NUTTIGE GIDS VOOR TOEGANGSPANEELTYPES VOOR DRYWALL EN INSTALLATIESTAPPEN

Wat is een gipsplaattoegangspaneel en waarom is het belangrijk?

Een toegangspaneel voor gipsplaat is een verwijderbare of scharnierende deur die vlak in een gipsplaatwand of -plafond wordt geïnstalleerd en een bruikbare opening biedt om sanitaire afsluitingen, elektrische aansluitdozen, HVAC-dempers of structurele componenten te bereiken zonder telkens door de afgewerkte gipsplaat te hoeven snijden. Door het juiste paneeltype te kiezen en dit de eerste keer correct te installeren, bespaart u uren aan reparatiewerk en voorkomt u kostbare schade aan de gipsplaat bij elk toekomstig servicebezoek.

Volgens schattingen van de sector een slecht geplaatste of verkeerde maat toegangspaneel voegt gemiddeld 2 tot 4 uur aan herstelwerkzaamheden per servicebezoek toe. Deze gids behandelt alle belangrijke paneelcategorieën, cruciale maat- en frameregels en een volledige installatiehandleiding, zodat aannemers en doe-het-zelvers het in één keer goed kunnen doen.

De belangrijkste soorten gipsplaattoegangspanelen

Begrijpen welk paneeltype bij uw project past, is de allerbelangrijkste beslissing. De verkeerde keuze leidt tot gaten, rammelen, codefouten of panelen die in krappe ruimtes eenvoudigweg niet kunnen worden geopend.

Standaard gipsplaten kraal-flenspanelen

Dit zijn de meest voorkomende woonpanelen. Een metalen of plastic frame met een gipsplaatkraalflens wordt in een ingelijste ruwe opening geplaatst, en de deur zelf accepteert een gipsplaatinleg zodat het paneel naadloos in de omringende muur past. Typische formaten variëren van 6 x 6 inch tot 24 x 24 inch. Ze zijn het meest geschikt voor muren en plafonds die na installatie worden geverfd, waardoor een vrijwel onzichtbare afwerking ontstaat.

Verzonken toegangspanelen (schroevendraaiervergrendeling)

Inbouwpanelen hebben een massieve metalen of kunststof deur die precies op gelijke hoogte met het muuroppervlak zit. Een kwartslagschroevendraaiersluiting houdt de deur gesloten. Deze komen vaak voor in commerciële gebouwen, bijkeukens en mechanische ruimtes waar een onzichtbare afwerking minder belangrijk is dan een snelle toegang die met gereedschap toegankelijk is. Standaard commerciële maten omvatten 12×12, 14×14 en 16×16 inch , hoewel aangepaste formaten overal verkrijgbaar zijn.

Brandwerende toegangspanelen

Vereist door de code wanneer een toegangsopening een brandwerende wand- of plafondconstructie binnendringt, bijvoorbeeld een gangmuur met een brandduur van 1 uur of 2 uur in een gebouw met meerdere gezinnen of een commerciële structuur. Deze panelen zijn voorzien van een UL-lijst (zoals UL 10B of UL 10C) en maken doorgaans gebruik van een 20-gauge of zwaardere staalconstructie met opzwellende afdichtingen. Het gebruik van een niet-gecertificeerd paneel in een brandwerende montage is een overtreding van de code die kan resulteren in mislukte inspecties en blootstelling aan aansprakelijkheid.

Geïsoleerde toegangspanelen

Wordt gebruikt in buitenmuren, zolderluiken en plafonds van kruipruimtes waar de thermische prestaties van belang zijn. Een geïsoleerde kern (meestal stijf polyisocyanuraat of EPS-schuim) is aan het deurpaneel gehecht. Kwaliteitsgeïsoleerde panelen behalen R-waarden tussen R-10 en R-20 , waardoor de integriteit van de gebouwschil behouden blijft. Zoek naar panelen met een doorlopende pakking rond de omtrek om luchtinfiltratie te voorkomen.

Gipsstoppanelen (mud-in).

Ontworpen voor fineerpleister- of skimcoat-afwerkingen in plaats van getapete gipsplaat. Het frame heeft een bredere retourpoot die als gipsdekvloer fungeert. Na het pleisteren is slechts een fijne haarlijn de omtrek van het paneel zichtbaar. Deze zijn de juiste keuze voor historische renovatieprojecten waarbij gebruik wordt gemaakt van natte pleistersystemen.

Verwijderbare paneelsystemen

In sommige toepassingen – vooral boven verlaagde plafonds of in mechanische chassis – verdient een volledig verwijderbaar paneel zonder scharnier de voorkeur. Deze panelen klikken of passen in een frame en kunnen volledig worden opgetild, waardoor grote apparatuur of leidingen door de opening kunnen worden gevoerd. Ze komen veel voor in de industriële en horecabouw.

Toegangspanelen vergrendelen

Voor panelen in openbare ruimtes met elektrische panelen, gasafsluitingen of gevoelige bedieningselementen is een sleutelcilinder of hangslotvermeerderaar in de deur geïntegreerd. De meeste bouwvoorschriften vereisen afsluitpanelen voor elektrische behuizingen die voor het publiek toegankelijk zijn. Cilinderslotopties omvatten standaardsleutels of verwisselbare Best/Falcon-kernen voor hoofdsleutelsystemen.

Toegang tot paneelgrootte en framevereisten

De juiste ruwe openingsgrootte en solide omlijsting zijn niet onderhandelbaar. Een paneel dat in een ondermaatse of niet-vierkante omlijsting zit, zal nooit plat sluiten of goed afdichten.

Hoe u de juiste paneelgrootte bepaalt

De toegangsopening moet groot genoeg zijn zodat de arm van een persoon – of idealiter het bovenlichaam van een persoon – het diepste bruikbare onderdeel kan bereiken. Als praktische regel:

• Toegang tot klep of afsluiter (enkele klep): Minimaal 12 x 12 inch
• Toegang tot elektrische aansluitdozen: Minimaal 14×14 inch volgens NEC 314.29
• Sanitair opruimen of toegang tot sifon: Minimaal 18×18 inch
• Volledige toegang tot het lichaam (kruipruimteluik): Minimaal 22 x 30 inch volgens IRC R408.4

Controleer altijd de lokale codewijzigingen, aangezien sommige rechtsgebieden grotere minimumafmetingen vereisen.

De ruwe opening inlijsten

De ruwe opening moet worden omlijst met dubbele kopstukken en dorpelplaten als deze tussen twee stijlen valt, of met kreupele noppen en blokkering als deze een enkele noppenruimte onderbreekt. De ruwe opening moet ¼ inch tot ½ inch groter zijn dan de vermelde ruwe openingsafmeting van het paneel aan elke kant om niveau- en loodrechte aanpassingen mogelijk te maken. Gebruik een waterpas en een vierkant op elk framelid; een paneelframe dat zelfs 1/8 inch uit het lood is geïnstalleerd, zal bij het sluiten vastlopen.

Overwegingen met betrekking tot de afstand tussen stijlen en balken

De standaard 16-inch centrale omlijsting biedt plaats aan panelen tot 14 inch breed zonder extra omlijsting. Voor 24-inch on-center framing passen panelen tot 22 inch breed in één vak. Voor elk paneel dat breder is dan één vak zijn aan elke zijde dubbele framedelen nodig om de structurele integriteit van de muur te behouden.

Gereedschappen en materialen die nodig zijn voor installatie

Door alles te verzamelen voordat u begint, voorkomt u tussendoor een bezoek aan de bouwmarkt en blijft het werk efficiënt verlopen.

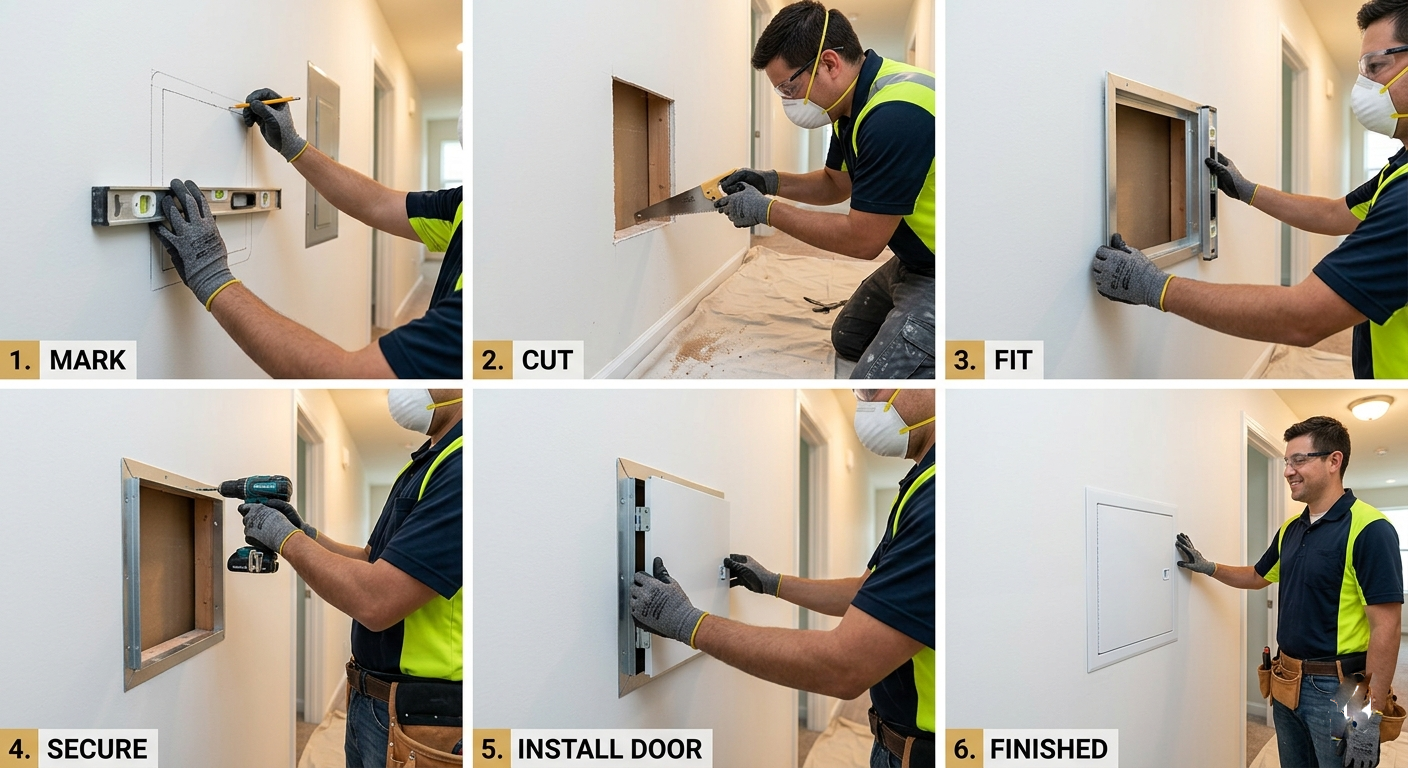

Stapsgewijze installatie van gipsplaattoegangspaneel

Volg deze stappen in volgorde. Vooruitlopen – vooral op het gebied van de lay-out en kadrering – is de belangrijkste oorzaak van verkeerd uitgelijnde panelen en terugbeloproepen.

Stap 1: Zoek hulpprogramma's en markeer de opening

Gebruik een noppenzoeker en een contactloze spanningstester om er zeker van te zijn dat er geen stroomvoerende draden, leidingen of kanalen door de geplande snijzone lopen. Markeer het midden van het doelonderdeel en teken vervolgens de ruwe afmetingen van de opening uit met een potlood en een kadervierkant. Controleer de metingen tweemaal voordat u gaat snijden. Het doorbreken van onder spanning staande bedrading of koperen toevoerleidingen is gevaarlijk en duur.

Stap 2: Kadreer de opening

Als de opening binnen een bestaande nokbaai valt, knip dan eerst de gipsplaat in die baai uit (u vervangt deze door het paneel). Installeer horizontale blokkering, meestal 2×4 hout, aan de boven- en onderkant van de beoogde opening, genageld of geschroefd tussen de flankerende noppen. Als het paneel meer dan één noppenveld overspant, voeg dan aan elke kant een king stud en trimmer stud toe en installeer dubbele headers aan de boven- en onderkant. Alle framedelen moeten gelijk liggen met het oppervlak van de bestaande noppen zodat het paneelframe plat ligt.

Stap 3: Snijd de gipsplaat

Scoor de gipsplaat langs uw lay-outlijnen met een mes en snij vervolgens door met een prikzaag of oscillerend gereedschap. Houd het mes strak tegen het frame om een ​​schone, ondersteunde snede te verkrijgen. Verwijder het afgesneden stuk. Als de rand van de gipsplaat langs de zijkanten van de opening niet wordt ondersteund (geen stijl erachter), voeg dan een steunblok van 2×4 toe om het paneelframe iets te geven om in te bevestigen.

Stap 4: Stel het paneelframe in

Schuif het paneelframe in de opening. Bij kraalflenspanelen overlapt de flens het oppervlak van de gipsplaat aan alle kanten met ¾ inch. Controleer het frame op waterpas en loodrecht; pas indien nodig de vulstukken aan. Bevestig het frame door de voorgeboorde gaten in het frame met behulp van de meegeleverde schroeven of 1-5/8-inch gipsplaatschroeven met een maximale tussenafstand van 8 inch . Draai de schroeven op kunststof kozijnen niet te vast aan, omdat hierdoor het kozijn doorbuigt en de deur niet goed sluit.

Stap 5: Tape en afwerking (kralenflenspanelen)

Breng een dunne laag universeel voegmiddel aan over de hielflens, waarbij u op elke hoek gaastape insluit. Veren de verbinding 6-8 inch voorbij de flensrand voor een onzichtbare overgang. Breng een tweede laag aan nadat de eerste volledig is opgedroogd (doorgaans 24 uur). Voor het primeren licht schuren met korrel 120. Drie dunne lagen geven altijd een vlakker resultaat dan één dikke laag.

Stap 6: Prime, verf en installeer het deurinzetstuk

Primer de afgewerkte gipsplaat en het flensgebied met een PVA-gipsplaatprimer voordat u gaat schilderen. Voor panelen met een deur met een gipsplaatinzetstuk knipt u een stuk gipsplaat van ½ inch zodat deze in de uitsparing van het deurkozijn past, zet u dit vast met de meegeleverde clips of lijm en werkt u de voorkant van het inzetstuk af zodat deze bij de muur past. Hang de deur aan de scharnieren of plaats deze in het frame en test of de grendel soepel werkt. Het deurvlak moet binnen 1/16 inch van het omringende muuroppervlak zitten —elke opening is zichtbaar en duidt op een frame- of installatiefout.

Installatie van brandwerende panelen: aanvullende codevereisten

Het installeren van een brandwerend toegangspaneel omvat extra stappen naast de standaardinstallatie. Als u de UL-installatie-instructies niet exact opvolgt, vervalt de vermelding en de brandklasse van de gehele wandconstructie.

• Gebruik alleen het bevestigingstype en de hoeveelheid die zijn gespecificeerd in de UL-productinstallatie-instructies; vervangingen zijn niet toegestaan.
• Breng opzwellend afdichtmiddel of brandwerende kit aan rond de gehele omtrek van het frame, waar het in contact komt met de gipsplaat, volgens de instructies in de aanbieding.
• Knip de paneeldeur of het frame niet uit; elke wijziging ter plaatse maakt de vermelding ongeldig.
• Label het paneel met het UL-lijstnummer en de brandwerendheidsclassificatie, indien vereist door de lokale code.
• Documenteer de paneelinstallatie (model, UL-nummer, locatie) voor de brandwerendheidsgegevens van het gebouw.

De meeste rechtsgebieden volgen IBC-sectie 716 voor brandwerende toegangspanelen. Vraag altijd eerst na bij de bevoegde autoriteit (AHJ) voordat u het apparaat in een goedgekeurde montage installeert.

Veel voorkomende installatiefouten en hoe u deze kunt vermijden

Kiezen tussen metalen en kunststof paneelframes

Beide materialen werken goed in de juiste toepassing. De beslissing komt neer op de vereisten voor belasting, omgeving en afwerkingskwaliteit.

Stalen en gegalvaniseerde metalen frames

Stalen frames zijn de professionele standaard voor commerciële, brandwerende en drukbezochte toepassingen. 16-gauge koudgewalst staal kan incidentele schokken opvangen zonder te buigen. Gegalvaniseerde of gepoedercoate afwerkingen zijn bestand tegen corrosie in vochtige omgevingen zoals achter douchewanden of in mechanische ruimtes. Metalen frames accepteren gipsplaatankers ook betrouwbaarder als een verkeerde uitlijning van het frame een ankerpunt vereist.

Kunststof (ABS) frames

ABS-kunststofpanelen zijn lichter, goedkoper en roesten niet, waardoor ze geschikt zijn voor residentiële toepassingen met een hoge luchtvochtigheid, zoals badkamers en wasruimtes. Ze zijn niet geschikt voor brandwerende constructies of plafonds groter dan 12×12 inch vanwege de lagere structurele stijfheid. Kunststof kozijnen zijn eenvoudiger te installeren door één persoon, omdat ze aanzienlijk minder wegen dan vergelijkbare stalen panelen.

Specificaties plafondtoegangspaneel

Plafondinstallaties volgen dezelfde basisstappen als wandpanelen, maar brengen unieke uitdagingen met zich mee: de zwaartekracht werkt tegen u en het paneel moet zijn eigen gewicht tientallen jaren lang betrouwbaar kunnen dragen.

• Gebruik altijd een scharnierstopmechanisme op plafondpanelen, zodat de deur niet verder dan 90 graden openvalt en het scharnier belast wordt.
• Voor panelen groter dan 16 x 16 inch in plafonds gebruikt u een stalen frame dat geschikt is voor plafondgebruik; plastic frames zijn niet geschikt.
• Breng een doorlopende laag akoestisch afdichtmiddel aan tussen het paneelframe en de gipsplaat aan het plafond voor panelen in geluidsgecertificeerde constructies.
• Gebruik twee personen voor panelen groter dan 14 x 14 inch: één om vast te houden en één om vast te maken.
• Voor zoldertoegangsluiken vereist de IRC een minimum R-30 isolatiewaarde boven het luik in klimaatzones 3 en hoger.

Onderhoud en langdurige zorg

Een goed geïnstalleerd toegangspaneel voor gipsplaten vereist minimaal onderhoud, maar een snelle jaarlijkse controle voorkomt dat kleine problemen dure problemen worden.

• Inspecteer jaarlijks de scharnierpennen en grendelmechanismen; breng een druppel machineolie aan als de scharnieren stijf aanvoelen.
• Controleer de omtrekafdichting van geïsoleerde en brandwerende panelen op scheuren of drukverlies; vervang opzwellende of schuimrubberen pakkingen elke 10 jaar of wanneer deze zichtbaar beschadigd zijn.
• Verf de deurzijde opnieuw met de kleur van de omringende muur nadat de kamer opnieuw is geverfd om het vlakke uiterlijk te behouden.
• Schilder een paneel nooit dicht. Als de deur per ongeluk op het frame is geverfd, gebruik dan een mes om de verflijn in te snijden voordat u de grendel forceert.
• Controleer na eventuele loodgieters- of elektrische werkzaamheden achter het paneel of de deur nog steeds goed sluit en de grendel goed vastklikt voordat u de klus voltooit.

Beknopte handleiding: Selectie van paneeltype per toepassing
